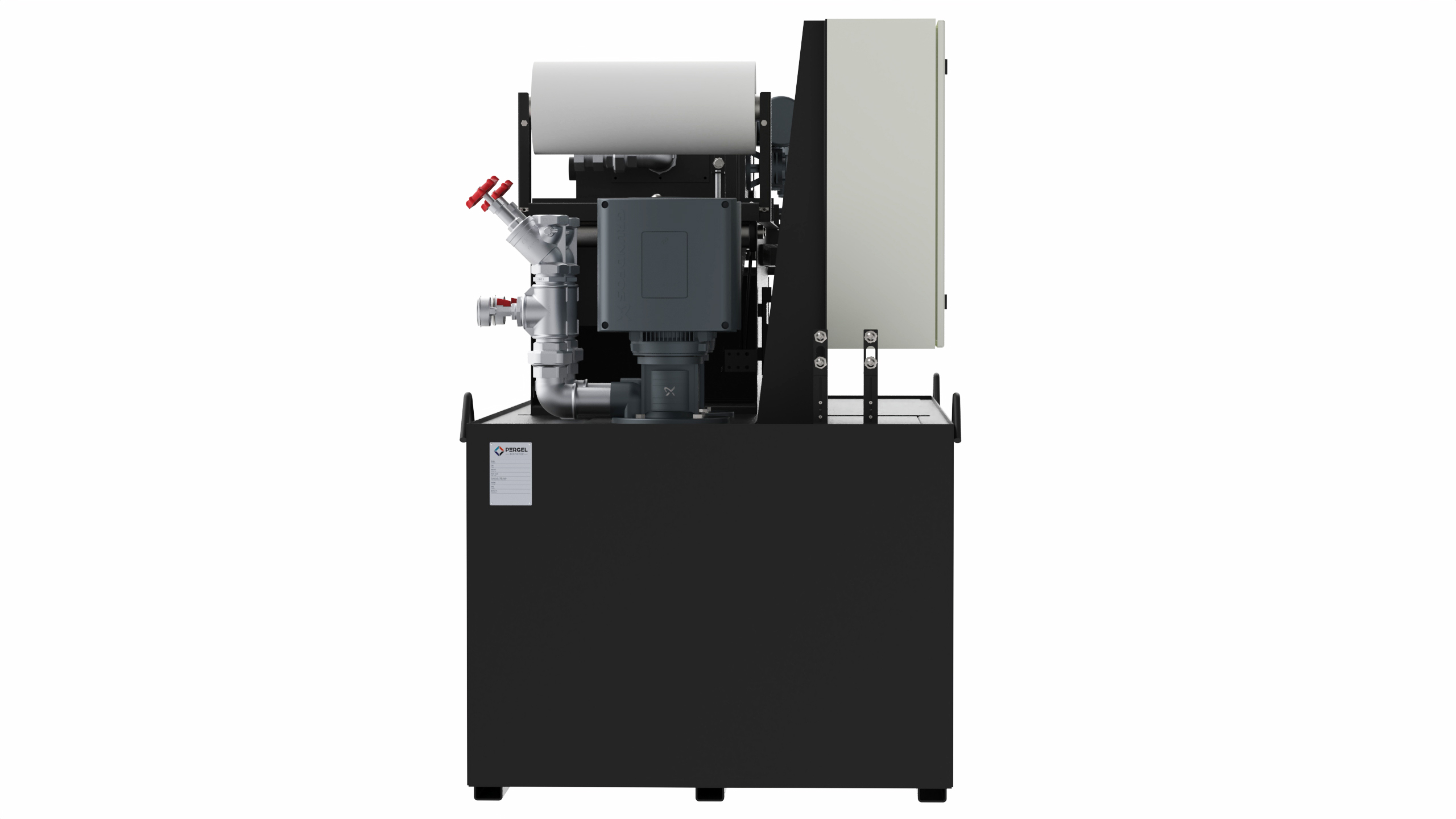

Derin Bant Filtre sistemleri; metal talaşları, partikül ve tozlarla kontamine olmuş kesme sıvıları (bor yağı) ve kıymetli endüstriyel yağların arıtılması için tasarlanmış yüksek verimli sıvı filtrasyon üniteleridir.
Tek kullanımlık filtre kağıdı entegrasyonu sayesinde, farklı imalat süreçlerinin gereksinimlerine tam uyum sağlayarak soğutucu ve yağlayıcı akışkanların kalitesini maksimum seviyede tutar.
Sistemimiz;
Taşlama ve honlama operasyonları,
CNC işleme merkezleri ve torna hatları,
Haddeleme tesisleri,
Endüstriyel parça yıkama ve parlatma hatları gibi geniş bir yelpazede kusursuz sonuç verir.
İşleme süreçlerinin niteliğine ve talaş yüküne bağlı olarak, demir bazlı manyetik parçacıkların ana filtreden önce arıtılması amacıyla derin yataklı bant filtre sistemine entegre manyetik ayırıcı (manyetik filtre) eklenebilmektedir. Bu sayede filtre kağıdı sarfiyatı optimize edilir ve filtrasyon ömrü uzatılır.
Derin bant filtreler, akışkan dinamiğini ve yerçekimi prensibini optimize eden 3 aşamalı bir döngüyle çalışır:
Kirli soğutma sıvısı, giriş dağıtıcı manifoldu aracılığıyla filtrenin filtrasyon bölgesine basınçsız olarak beslenir. Akışkan, filtre kağıdından süzülerek alt hazinede bulunan temiz sıvı tankına ulaşır.
Filtre yatağının özel derin geometrisi, sıvı seviyesinin kontrollü şekilde yükselmesine imkan tanıyarak filtre kağıdının yüzey alanının etkin kullanımını artırır.
Kağıt üzerinde biriken metal tozları ve ince partiküller, zamanla ikincil bir filtre keki (dinamik tabaka) oluşturur. Bu doğal tabaka, filtrasyon hassasiyetini ve berraklık derecesini daha da iyileştirir.
Süreç ilerledikçe kağıt üzerindeki partikül birikimi sıvının geçirgenliğini azaltır ve sıvı seviyesi yükselmeye başlar. Önceden kalibre edilmiş seviye sensörü tetiklendiğinde tahrik motoru devreye girer; kirli ve tıkalı kağıt, otomatik olarak atık haznesine (kirli kutusuna) sevk edilirken yerine taze filtre kağıdı serilir. Bu kesintisiz operasyon döngüsü otomasyonla sürekli olarak tekrarlanır.
Sistem mimarisi, filtrelenmiş akışkanın depolanması için entegre temiz sıvı tankları ile desteklenmektedir.
Tank hacimleri, tesisin soğutma sıvısı debisine (L/min.) göre mühendislik hesaplarıyla belirlenir. Arıtılan akışkan;
Düşük basınçlı sirkülasyon pompalarıyla tezgah üzerindeki yıkama veya soğutma noktalarına sevk edilebilir,
Yüksek basınçlı pompalar aracılığıyla doğrudan takım tezgahının dahili sıvı verme sistemine basılabilir.
