Entegre Kağıt Bant Filtrasyon Sistemi

Entegre kağıt bant filtrasyon sistemi, CNC tezgâhları ve metal işleme makinelerinde kullanılan kesme ve soğutma sıvılarının içerisindeki talaş, metal partikülleri ve proses kirleticilerini filtreleyerek temiz sıvının yeniden üretim sistemine gönderilmesini sağlayan bütünleşik bir filtrasyon çözümüdür.

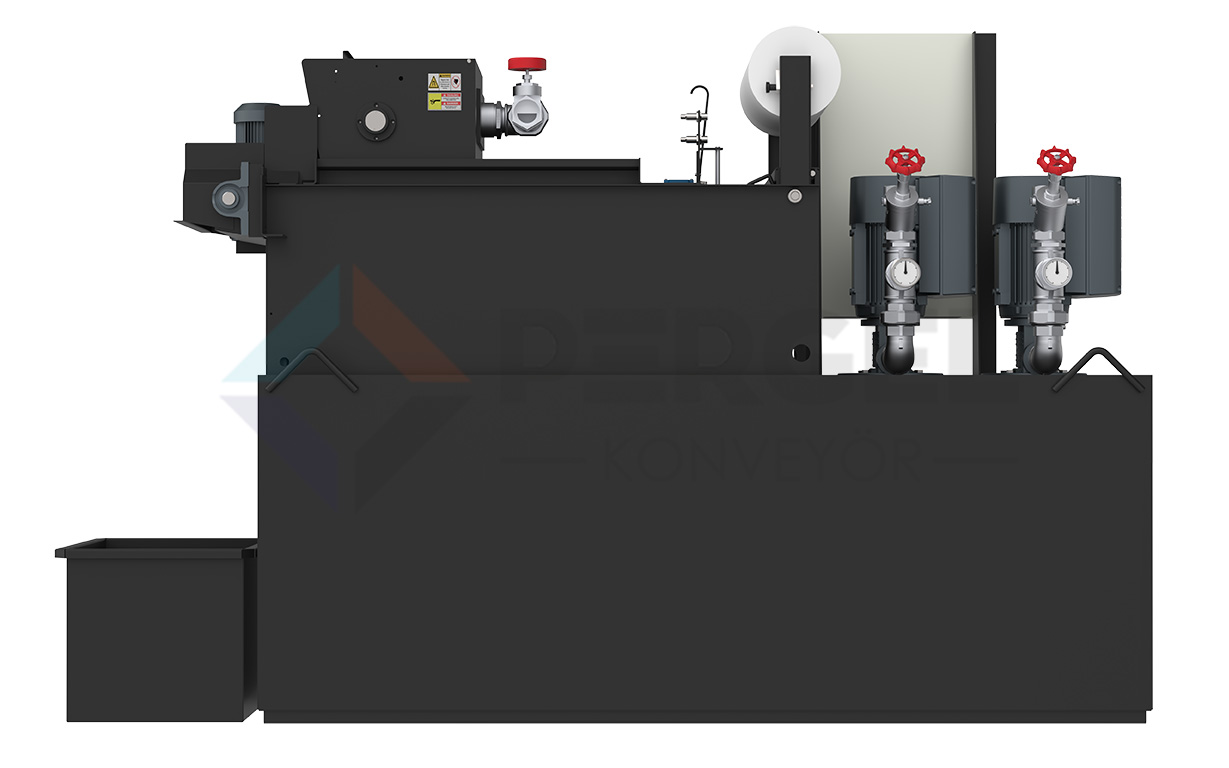

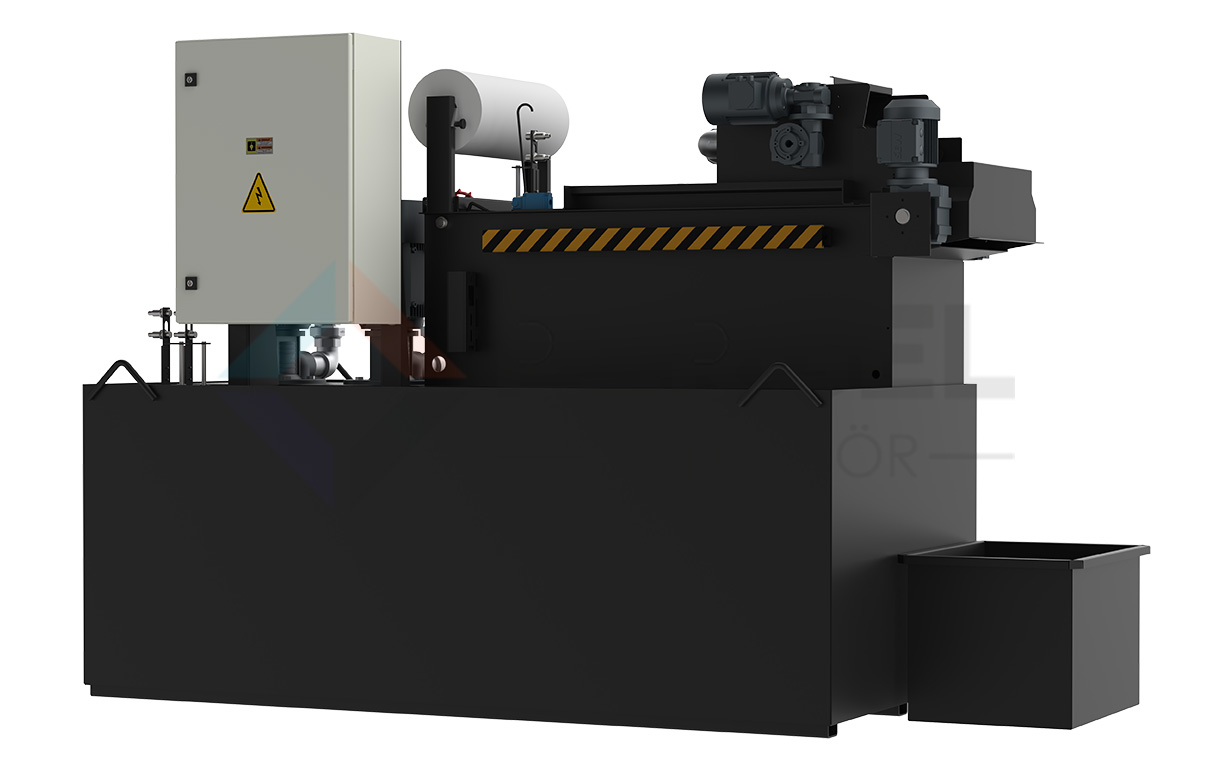

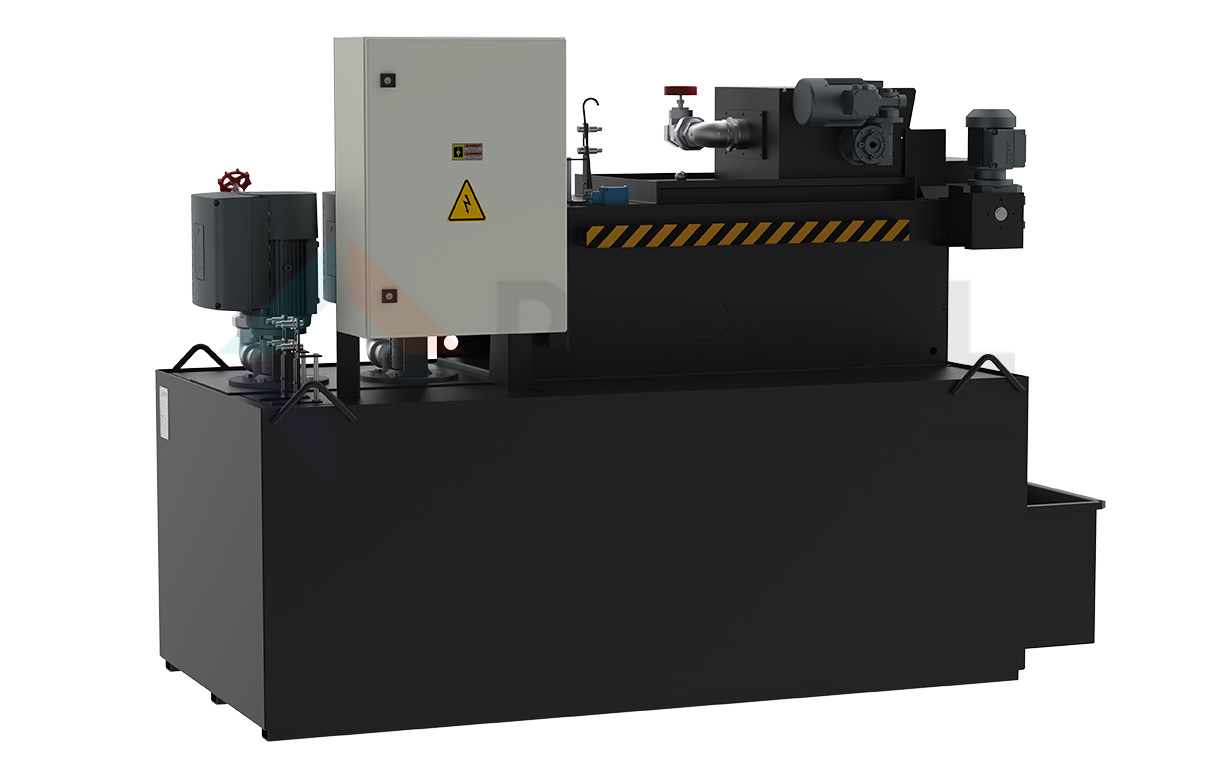

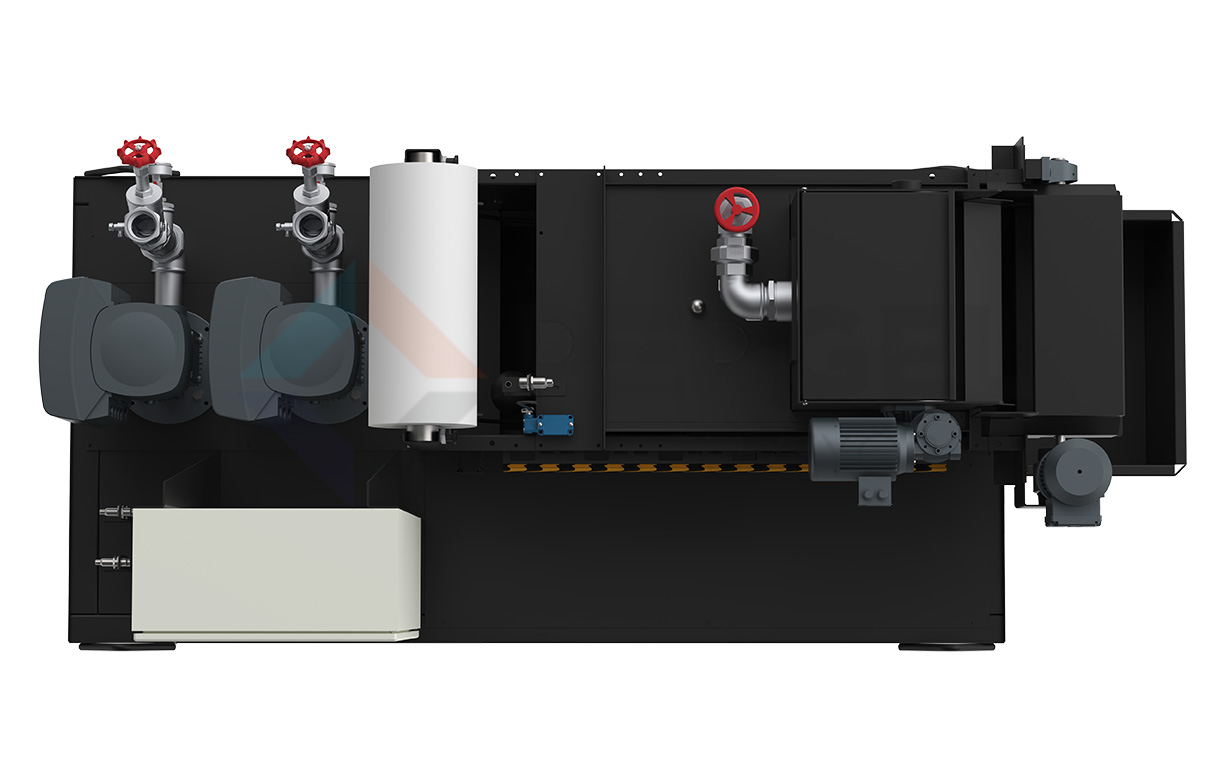

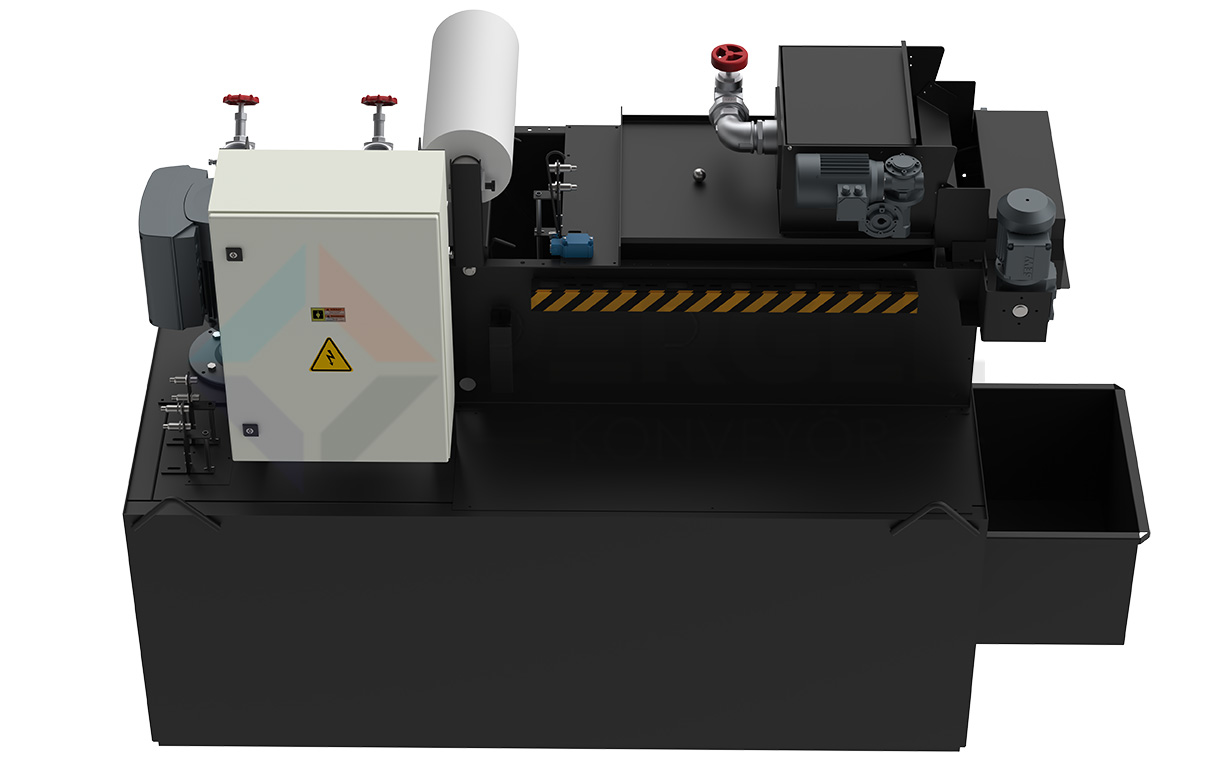

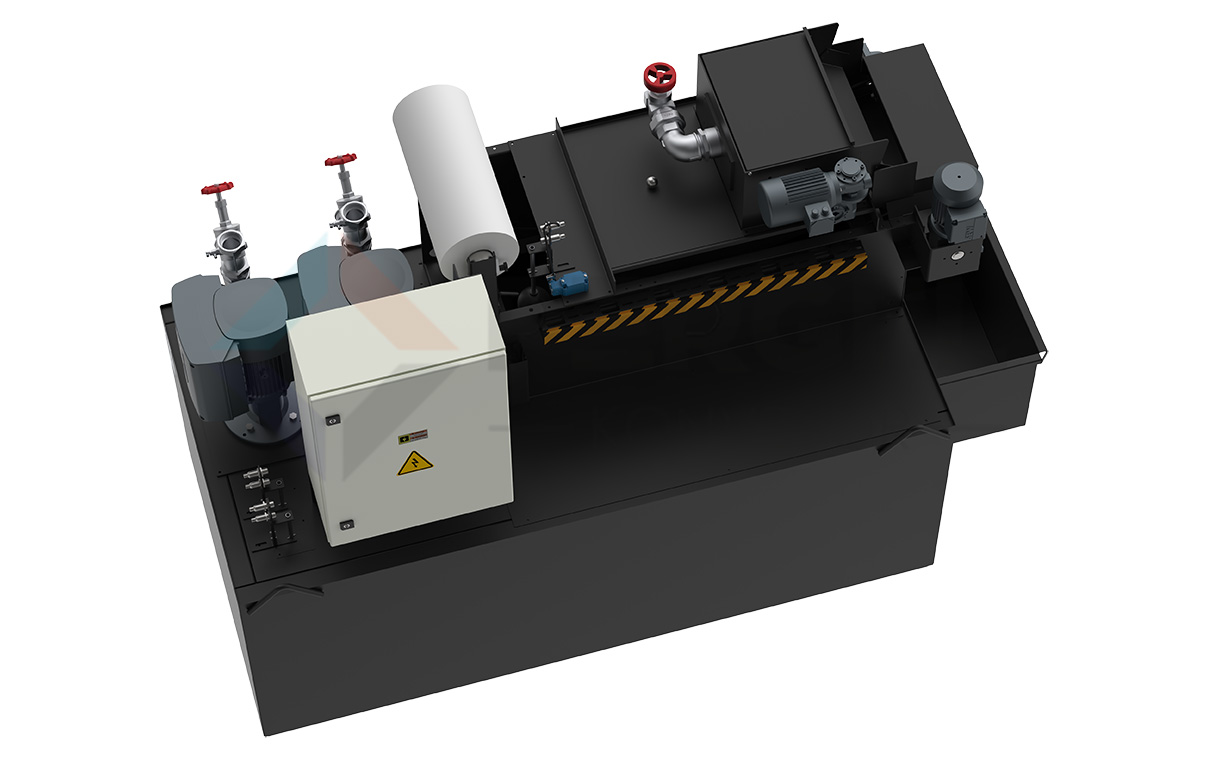

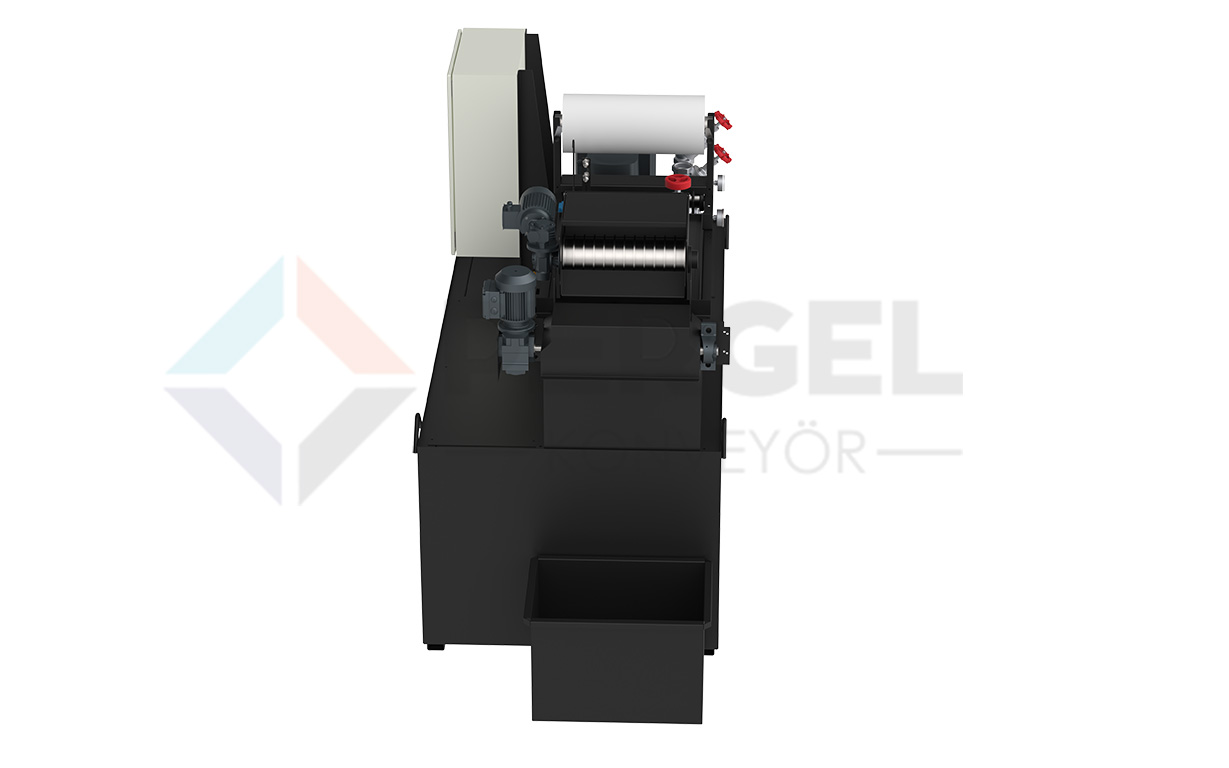

Pergel Entegre Kağıt Bant Filtrasyon Sistemi; filtre ünitesi, sıvı tankı, pompa grubu, otomatik filtre medyası ilerletme mekanizması ve uygulamaya göre manyetik ön ayırma gibi farklı fonksiyonların kompakt bir sistem içerisinde bir araya getirilmesiyle oluşturulur.

Bu yapı sayesinde filtrasyon yalnızca kirli sıvının süzülmesiyle sınırlı kalmaz. Kirli sıvının alınması, partiküllerin ayrılması, temiz sıvının depolanması ve yeniden tezgâha gönderilmesi aynı sistem içerisinde kontrollü bir çevrime dönüştürülür.

Entegre Kağıt Bant Filtrasyon Sistemi Nasıl Çalışır?

CNC tezgâhından veya üretim prosesinden gelen kirli kesme sıvısı filtrasyon bölümüne yönlendirilir. Sıvı, filtre medyasının oluşturduğu geniş yüzeyden geçerken içerisindeki talaş ve katı partiküller filtre yüzeyinde tutulur. Temizlenen sıvı ise alt bölümde bulunan temiz sıvı tankına ulaşır.

Filtre yüzeyinde biriken partiküller zamanla bir filtre keki meydana getirir. Bu tabaka yalnızca atık değildir; belirli bir seviyeye kadar filtrasyon hassasiyetinin artmasına da katkıda bulunur. Kirlenme arttıkça sıvı seviyesi yükselir ve otomatik mekanizma filtre medyasını belirli miktarda ilerleterek sisteme temiz filtre yüzeyi kazandırır. Filtrasyon işlemi bu çevrim sırasında devam edebilir.

Kullanılmış filtre medyası ve üzerinde biriken partiküller sistemin atık bölümüne taşınırken temiz sıvı tankında toplanan kesme sıvısı, pompa grubu aracılığıyla yeniden CNC tezgâhına veya üretim hattına gönderilebilir.

Böylece sürekli çalışan bir çevrim oluşturulur:

Kirli Kesme Sıvısı → Ön Ayırma → Kağıt Bant Filtrasyonu → Temiz Sıvı Tankı → Pompa Grubu → CNC Tezgâhı

Manyetik Ön Ayırma ile Daha Etkin Filtrasyon

Çelik ve dökme demir gibi ferromanyetik malzemelerin işlendiği proseslerde sistem, manyetik ön ayırıcıyla birlikte çalışacak şekilde yapılandırılabilir.

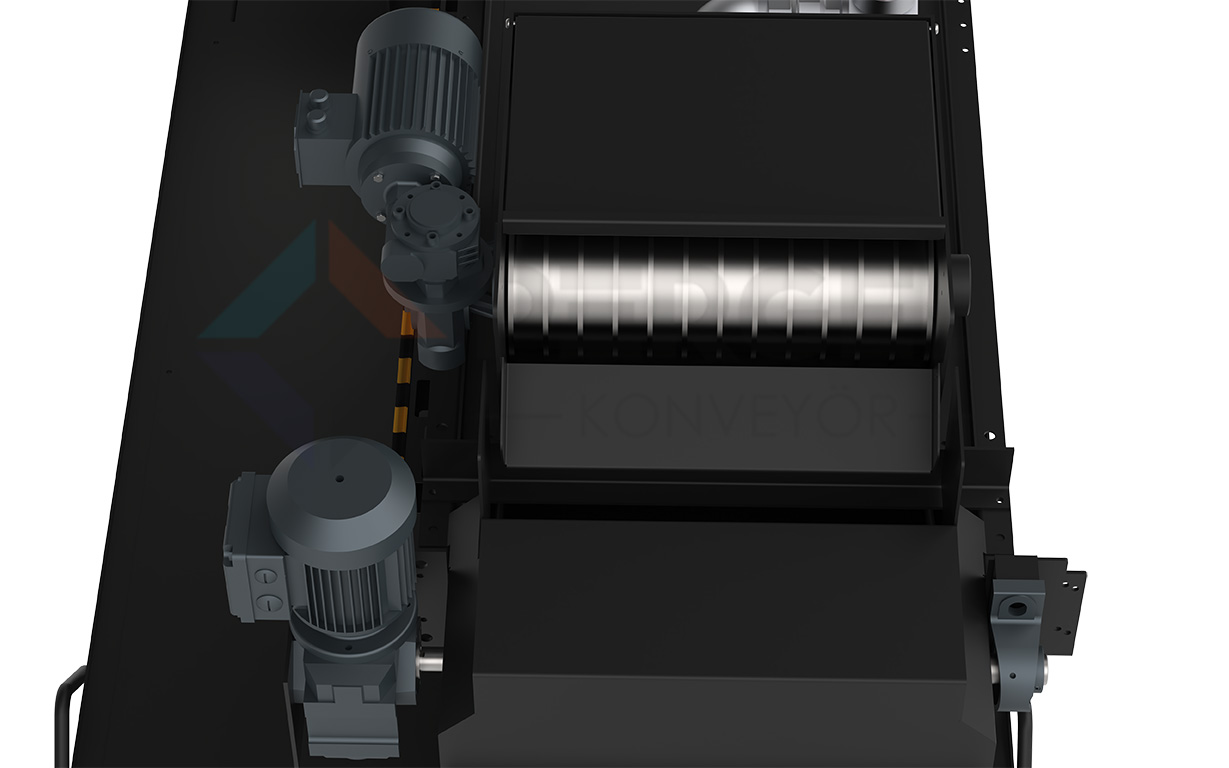

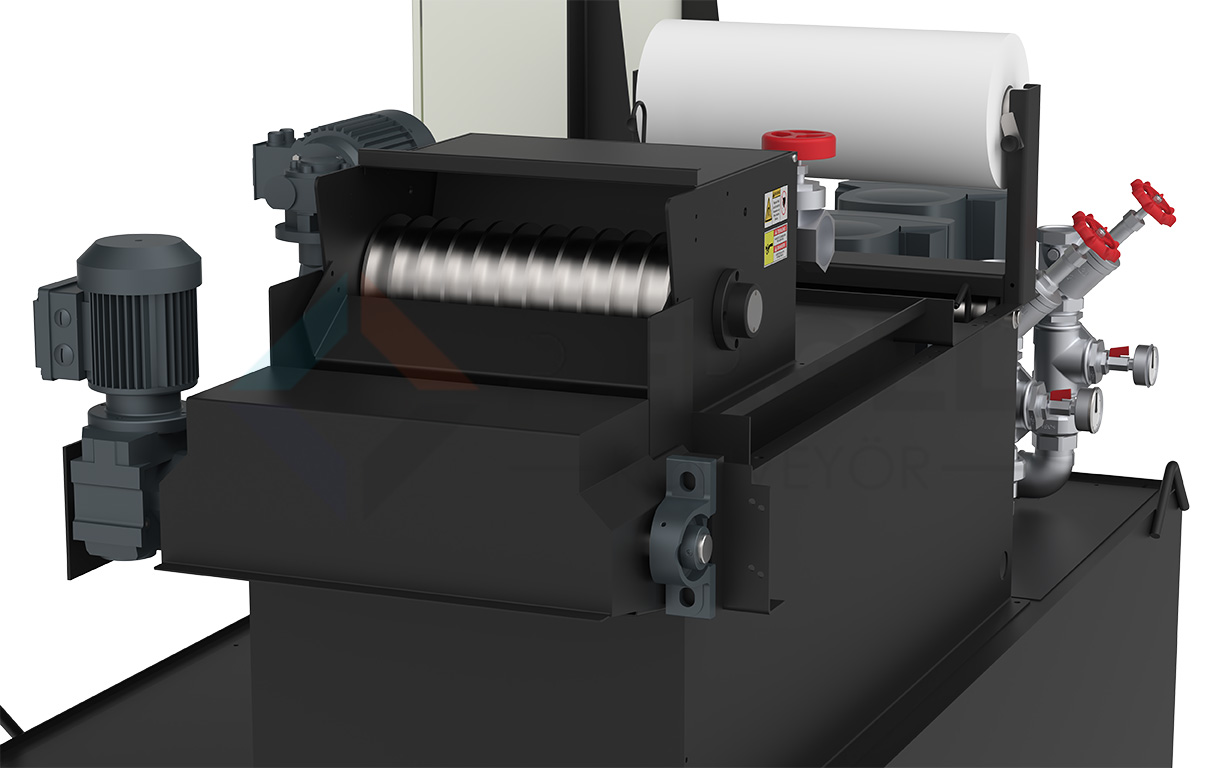

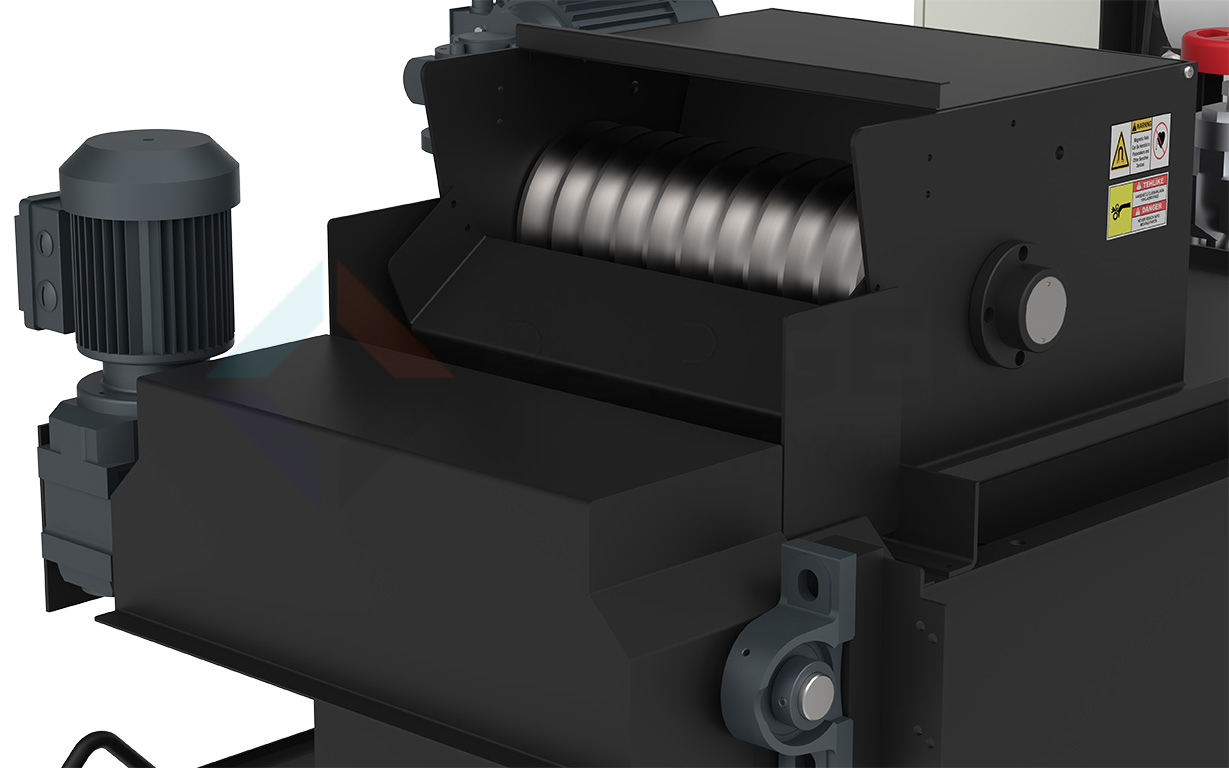

Görseldeki sistem konfigürasyonunda da yer alan bu bölüm, kesme sıvısı içerisindeki manyetik özellik gösteren talaş ve partiküllerin önemli bir kısmını ana filtre medyasına ulaşmadan önce ayırmaya yardımcı olur.

Bu yaklaşım özellikle yüksek miktarda demir esaslı partikül bulunan uygulamalarda avantaj sağlar. Manyetik ön ayırma ile kaba ve ferromanyetik kirleticiler ilk aşamada uzaklaştırılırken, kağıt filtre daha ince partiküllerin tutulmasını sürdürür. Entegre tanklı eğimli yatak filtre sistemlerinde manyetik ön filtrenin opsiyonel olarak kullanılabilmesi de bu sistem mimarisinin yerleşik bir uygulamasıdır.

Kirli ve Temiz Sıvının Kontrollü Ayrılması

Filtrasyon sisteminin performansında yalnızca kullanılan filtre medyası değil, kirli ve temiz sıvı bölgelerinin doğru biçimde birbirinden ayrılması da önemlidir.

Eğimli filtre yatağı ve sızdırmazlık yapısı, kirli sıvının filtre medyasından geçmeden temiz tank bölümüne ulaşmasını engellemeye yardımcı olur. Derin filtre yatağı sayesinde sıvının filtre yüzeyinde oluşturduğu hidrostatik basınç da filtrasyon yüzeyinin daha etkin kullanılmasını destekler.

Bu yapı özellikle sürekli çalışan CNC hatlarında daha kararlı bir sıvı dolaşımı oluşturulmasına katkı sağlar.

Tank ve Pompa Grubuyla Bütünleşik Yapı

Entegre sistemin önemli farklarından biri, filtre ünitesinin ayrı bir ekipman olarak çalışmamasıdır.

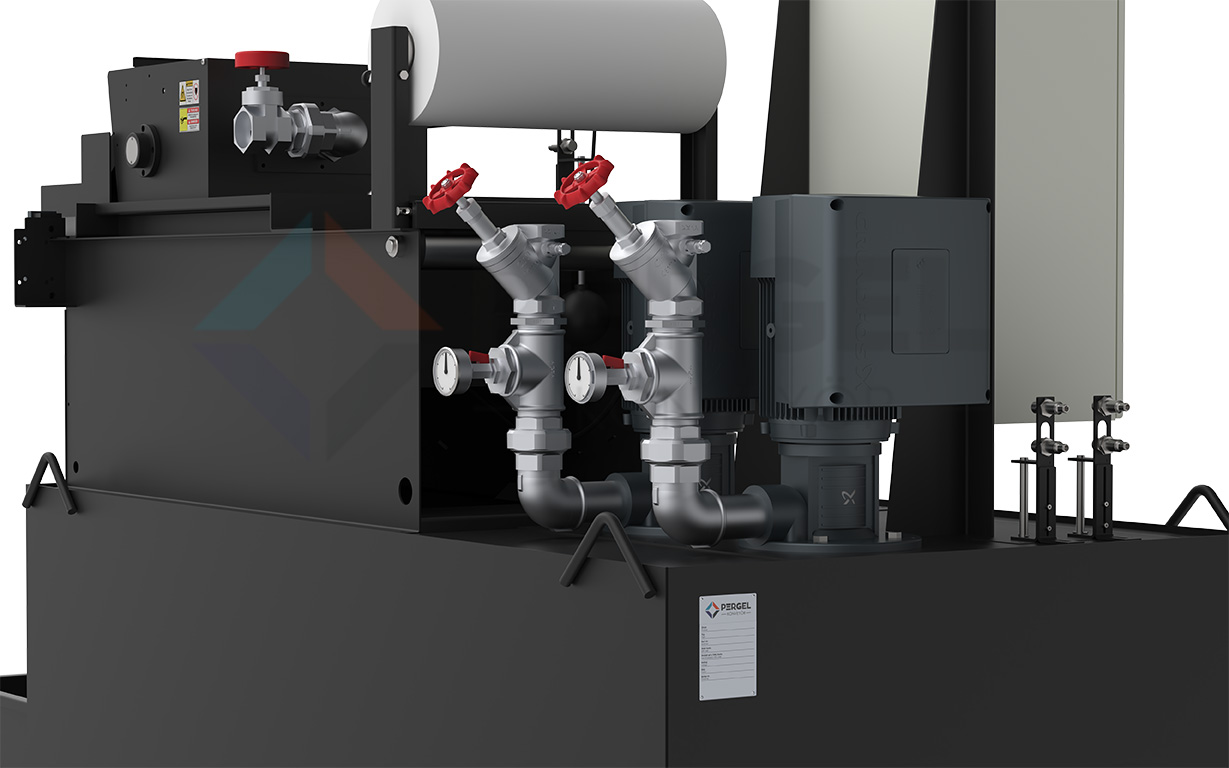

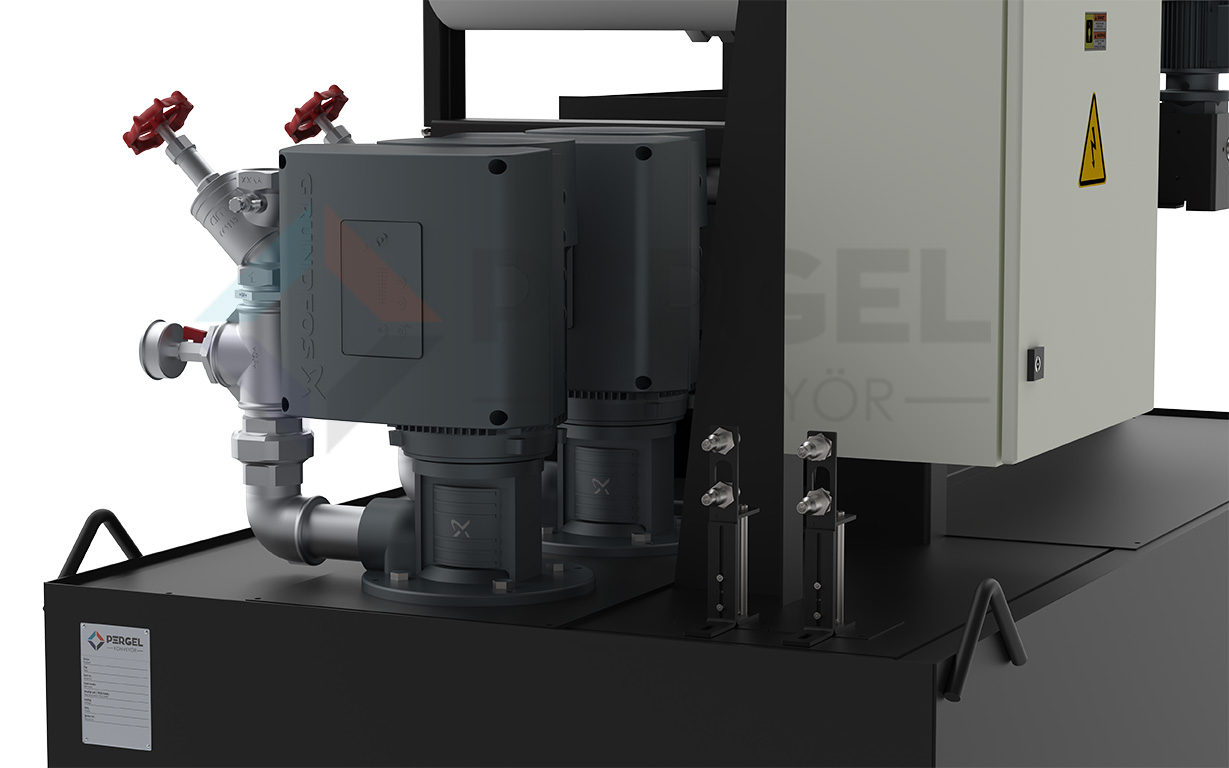

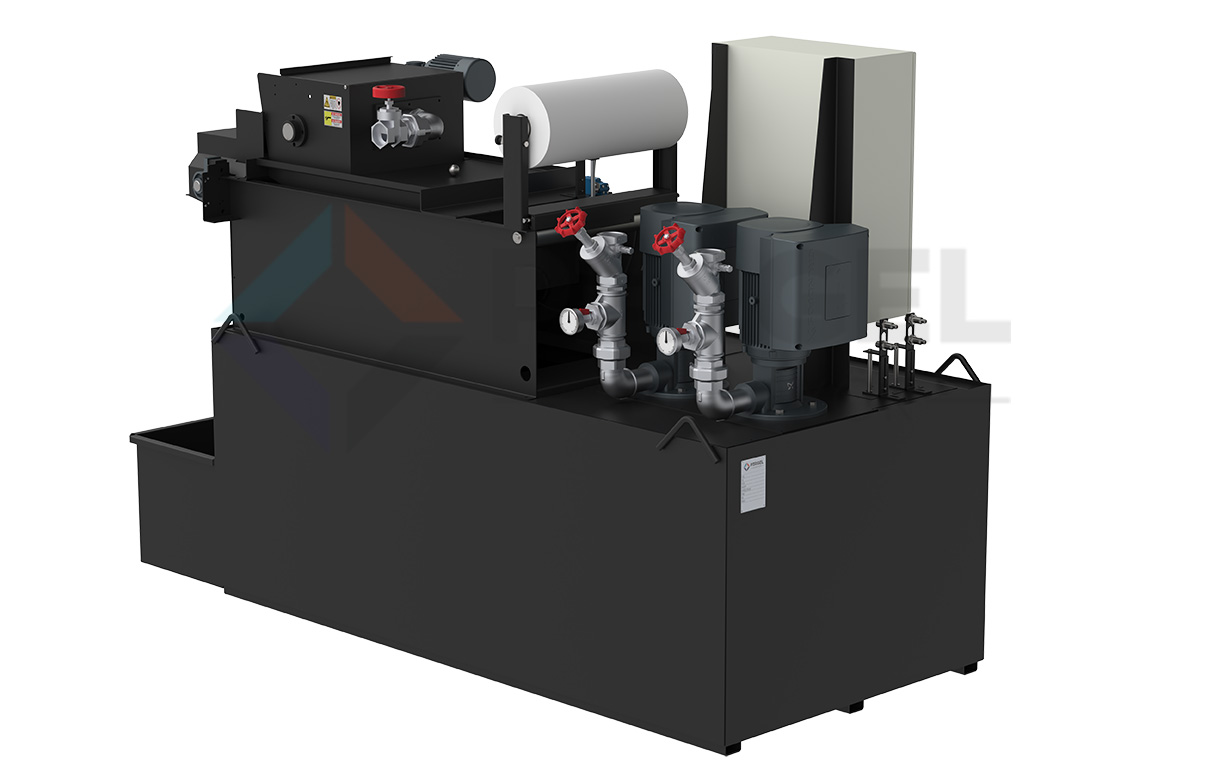

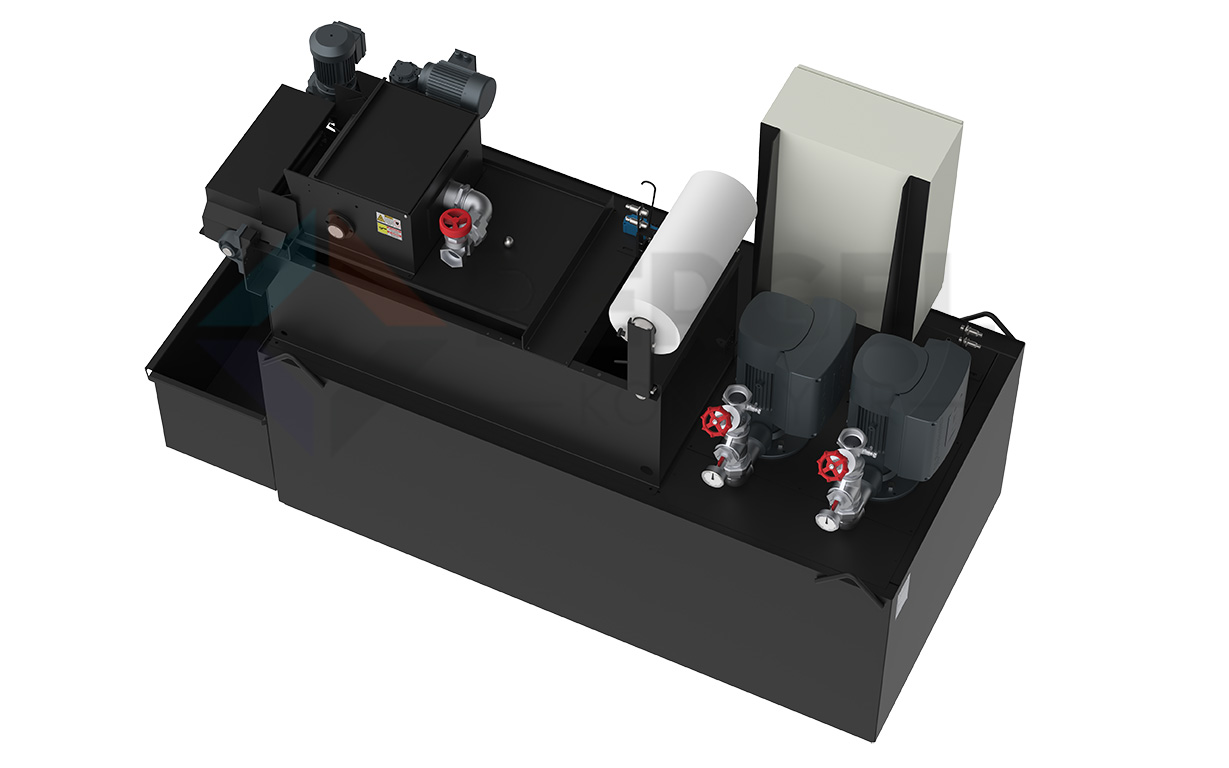

Filtrelenen sıvı doğrudan sistemin kendi tankında toplanabilir ve burada bulunan pompa grubu üzerinden yeniden üretim hattına gönderilebilir. Uygulamanın ihtiyacına göre birden fazla çalışma pompası kullanılarak farklı tezgâh veya basınç ihtiyaçlarına yönelik çözümler oluşturulabilir. Entegre tanklı kompakt filtre sistemlerinde iki çalışma pompasına kadar yapılandırma teknik olarak uygulanabilmektedir.

Pergel sistemlerinde pompa sayısı, debi ihtiyacı, tank hacmi ve hat basıncı üretim prosesine göre projelendirilir.

Bu nedenle sistem yalnızca bir filtre değil, kesme sıvısının filtrasyonu ve yeniden dolaşımını gerçekleştiren kompakt bir sıvı yönetim ünitesidir.

Hangi Uygulamalarda Kullanılabilir?

Entegre kağıt bant filtrasyon sistemi;

• CNC torna tezgâhlarında,
• CNC dik ve yatay işleme merkezlerinde,
• taşlama uygulamalarında,
• frezeleme hatlarında,
• honlama proseslerinde,
• metal kesme makinelerinde,
• tekil makinelerde veya uygun kapasitedeki makine gruplarında

kullanılabilir.

Filtrasyon medyasının özellikleri ve sistem kapasitesi; işlenen metal, oluşan partikül büyüklüğü, kesme sıvısının türü, kirletici yükü ve ihtiyaç duyulan sıvı debisine göre belirlenmelidir.

Daha Kapsamlı Sıvı Yönetimi

Kesme sıvısının sağlıklı yönetimi yalnızca partiküllerin filtrelenmesinden ibaret değildir.

Uygulamaya göre Entegre Kağıt Bant Filtrasyon Sistemi;

Manyetik Ayırıcı, Yağ Sıyırıcı, Merkezi Filtrasyon Sistemi ve diğer sıvı yönetim ekipmanlarıyla

birlikte çalışacak şekilde projelendirilebilir.

Böylece metal partiküllerinin ayrılması, ince filtrasyon, yüzey yağlarının uzaklaştırılması ve temiz sıvının yeniden üretime gönderilmesi birbirini tamamlayan bir proses haline getirilebilir.

Pergel Entegre Kağıt Bant Filtrasyon Sistemi

Pergel Entegre Kağıt Bant Filtrasyon Sistemleri; üretim prosesindeki sıvı debisi, işlenen malzeme, talaş ve partikül yapısı, tank kapasitesi, pompa ihtiyacı ve tesis yerleşimi dikkate alınarak projelendirilir.

Amaç yalnızca kirli kesme sıvısını filtrelemek değil; filtrasyon, sıvı depolama ve yeniden besleme fonksiyonlarını tek bir sistem içerisinde birleştirerek daha düzenli ve kontrollü bir sıvı çevrimi oluşturmaktır.

Pergel Entegre Kağıt Bant Filtrasyon Sistemi; kirli kesme sıvısını talaş ve partiküllerden arındırarak temiz sıvının üretim prosesine yeniden kazandırılmasını sağlayan kompakt ve bütünleşik bir filtrasyon çözümüdür.
